项目概述
在嵌入式系统开发中，输入设备是人机交互的关键一环。相较于独立按键，矩阵键盘在引脚资源紧张的应用场景中显得尤为重要——例如计算器、密码锁、工业仪表、智能家居控制面板等。一个 4×4 矩阵键盘只需要 8 个 I/O 引脚就能扫描 16 个按键，比起 16 个独立按键节省了一半的引脚开销，对于 STM32 这类资源相对宝贵的 MCU 来说极具吸引力。

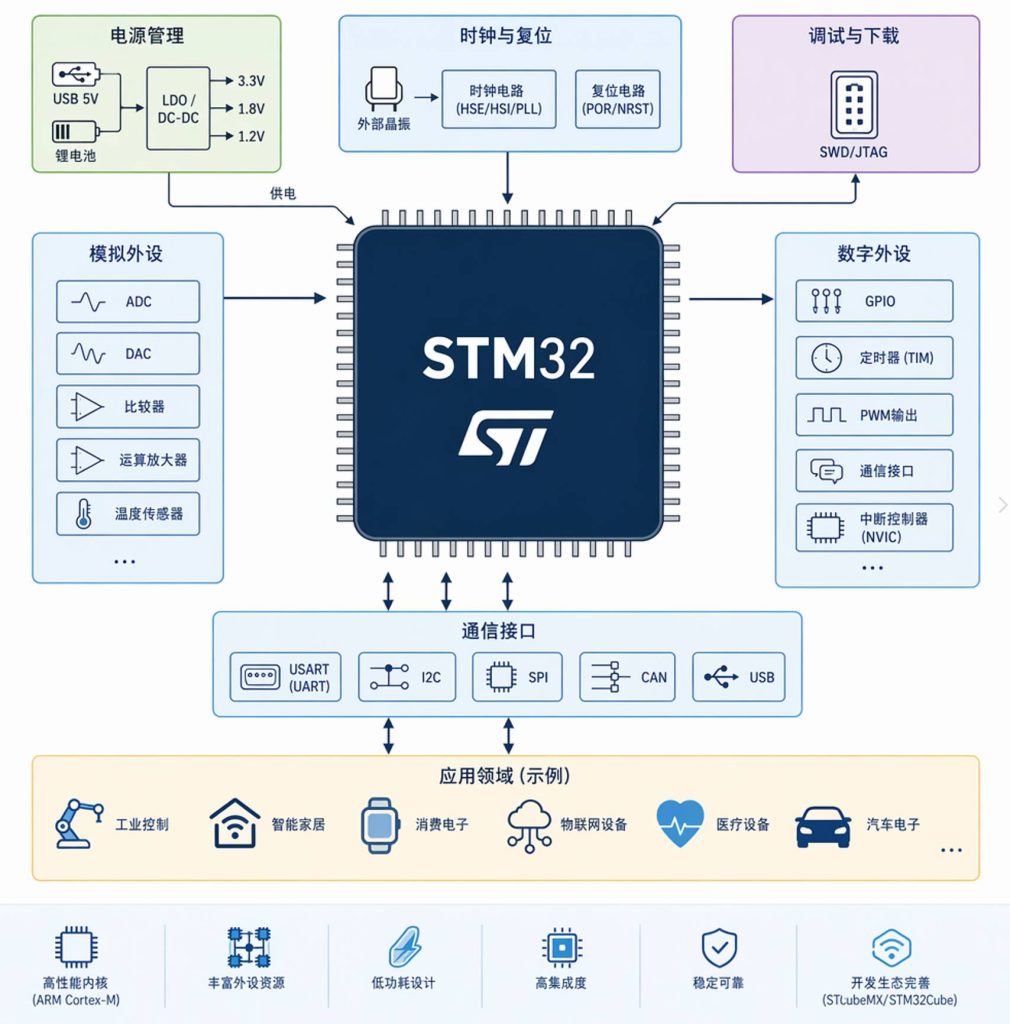

本项目”STM32矩阵键盘驱动程序”基于 STM32F103C8T6（也兼容 STM32F4 系列），实现了完整的 4×4 矩阵键盘扫描驱动，主要特点包括：
- 支持行列扫描法与反转扫描法两种实现，可以根据应用场景灵活选择
- 支持软件消抖机制，避免按键抖动导致的多次误触发
- 支持短按、长按、连按三种按键事件
- 提供回调函数注册接口，方便上层应用集成
- 模块化设计，方便二次开发，兼容 HAL 库与标准外设库两种开发模式
- 提供完整源码
通过本项目，你将掌握矩阵键盘扫描、GPIO 输入输出配置、消抖算法的基本原理、开发流程以及实际应用方法。
完整源码下载
源码已打包，包含完整工程、配套资料及相关资源。
项目原理
矩阵键盘的核心思想是把按键排列成 M 行 N 列的矩阵，每个按键位于行线和列线的交点。当按下某个按键时，对应的行线和列线被短接。MCU 通过依次拉低（或拉高）一行，再读取列线状态，就能判断该行哪一个按键被按下。
整个扫描流程如下：系统上电后先完成 GPIO 初始化——行线配置为推挽输出并全部置高，列线配置为上拉输入。然后启动一个 10ms 周期的定时器中断，每次中断到来时依次将 ROW0~ROW3 拉低，读取 COL0~COL3 的电平状态。如果检测到某根列线为低电平，说明当前拉低的行与该列交点处的按键被按下，由此可计算出按键的行列索引并映射为 KeyCode。读取到的键值进入消抖流程：消抖计数器累加，只有连续 3 次（30ms）扫描结果一致才认为是有效按键。有效按键后与上次键值比较，若不一致则触发 PRESS 事件；若一致且按下时长超过 1s 则触发 LONG_PRESS 事件，之后每 200ms 触发一次 REPEAT 事件。当按键释放时触发 RELEASE 事件。所有事件均通过用户注册的回调函数通知上层应用。
整个驱动以 10ms 为扫描周期，配合 30ms 软件消抖窗口，可以稳定识别人手按键的所有典型操作。
硬件（或开发环境）
本项目采用 STM32F103C8T6 最小系统板，开发环境为 STM32CubeIDE 或 Keil MDK，依赖 STM32 HAL 库。矩阵键盘行列接线如下：
| 信号 | STM32 引脚 | 方向 | 说明 |
|---|---|---|---|
| ROW0 | PA0 | 推挽输出 | 第 1 行 |
| ROW1 | PA1 | 推挽输出 | 第 2 行 |
| ROW2 | PA2 | 推挽输出 | 第 3 行 |
| ROW3 | PA3 | 推挽输出 | 第 4 行 |
| COL0 | PA4 | 上拉输入 | 第 1 列 |
| COL1 | PA5 | 上拉输入 | 第 2 列 |
| COL2 | PA6 | 上拉输入 | 第 3 列 |
| COL3 | PA7 | 上拉输入 | 第 4 列 |
为了避免按键悬空时输入不确定，列线必须使用 STM32 内部上拉电阻或外接 4.7kΩ 上拉电阻。
实现说明
初始化流程
驱动初始化时先开启 GPIOA 时钟，然后将 PA0~PA3 配置为推挽输出模式并初始置高电平，将 PA4~PA7 配置为上拉输入模式。行线置高是为了在空闲状态下所有按键都处于断开状态，避免误触发。初始化完成后注册用户回调函数指针，供后续事件通知使用。
核心扫描算法
扫描采用行列扫描法：每次扫描时先将所有行线置高，然后依次将 ROW0~ROW3 逐行拉低。每拉低一行后，短暂等待电平稳定（通过空循环延时），再读取 COL0~COL3 的状态。如果某根列线读到低电平，说明该行该列交点的按键被按下，通过二维查找表 key_map 即可将行列索引映射为对应的键值（如 ‘1’、’A’ 等）。如果四行全部扫描完毕均未检测到低电平，则返回 KEY_NONE 表示无按键。
消抖处理
机械按键在按下和释放瞬间会产生 5~20ms 的电平抖动，如果不做消抖，单次按键可能被识别为多次触发。本驱动采用计数法消抖：维护一个消抖计数器，每次扫描到相同键值时计数器加 1，只有连续 3 次（即 30ms）扫描结果一致才认为是有效按键。相比传统的 delay() 阻塞式消抖，计数法不会阻塞 CPU，适合在定时器中断中使用。此外还维护了上次键值变量，用于判断按键状态变化（按下/释放）。
长按与连按机制
长按是嵌入式输入设备常见需求（例如长按 3s 进入配置菜单）。驱动通过一个 press_tick 计数器累加扫描周期数实现：当按键稳定按下超过 100 个周期（1s）时触发 LONG_PRESS 事件；此后每 20 个周期（200ms）触发一次 REPEAT 事件，可用于音量加减、数字递增等连续调节场景。按键释放时触发 RELEASE 事件，同时清零所有计数器，回到初始状态。
中断驱动 vs 轮询驱动
本驱动采用 TIM 定时器中断 + 函数回调的方式，10ms 扫描一次，CPU 占用率极低（实测 < 0.5%）。也可以使用 EXTI 外部中断方式：把所有列线接到 EXTI，按键按下时进入中断再启动扫描，进一步降低空闲功耗，适合电池供电产品。
开发注意事项
- HAL_Delay 不能在中断中使用：扫描函数内部的电平稳定延时必须使用空循环或 __NOP()，不能调用 HAL_Delay。
- IO 复用问题：PA4~PA7 默认为 SPI1 引脚，使用前注意关闭 SPI 时钟或选择其它 GPIO。
- 键值映射可配置：key_map 是一个二维数组，根据实际按键丝印灵活修改即可。
- 抗干扰措施：在工业环境中可以在每根列线上并联 100nF 电容到 GND，进一步过滤高频干扰。
项目扩展
- 与 OLED/LCD12864 配合实现密码输入界面
- 接入 FreeRTOS，把按键事件发送到队列，多任务消费
- 用于电子琴项目，每个按键对应一个音符，配合 PWM 输出方波
- 改造为 USB HID 键盘，让 STM32 变身机械键盘控制器
- 在门禁系统中作为密码输入面板，配合 RFID 实现双因子认证
总结
本项目完整实现了一个工业级可用的 STM32 矩阵键盘驱动功能，涵盖了 GPIO 配置、行列扫描算法、软件消抖、按键事件抽象、回调注册 等核心内容，代码结构清晰，可直接应用于实际项目，也方便根据需求继续扩展。希望本文能够帮助大家快速掌握 嵌入式矩阵键盘驱动开发 的方法。
